卧式拉力试验机

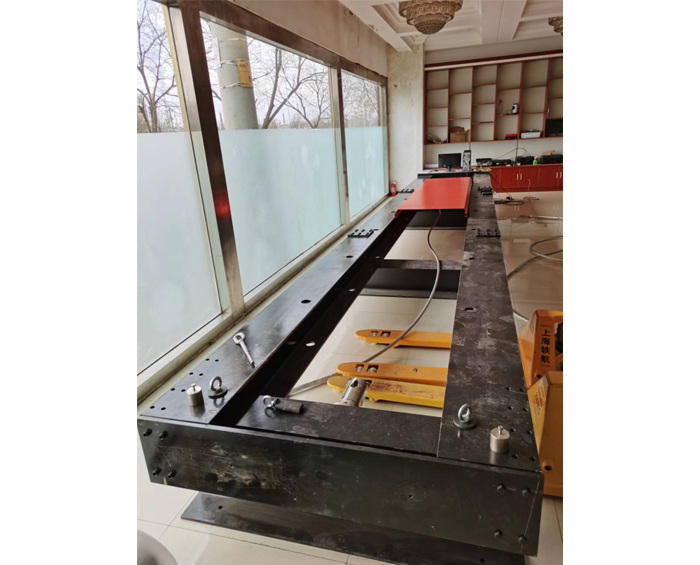

卧式拉力试验机 YTN-HT500

一、 产品介绍:

微机控制电子伺服卧式拉力试验机采用我公司成熟的万能试验机技术，增加钢架结构将立式试验变为卧式试验，这样增加了拉伸空间,满足了大试样、全尺寸试样的试验。该试验机主要用于材料和零部件的静态拉伸性能试验。可用于各种金属材料、钢丝绳、链条、绳子、吊装带、集成材等的拉伸、广泛用金属制品、建筑结构、船舰、军工等领域。

二、 概 述

1. 主要用途与适用范围

本试验机适合金属、橡胶、塑料及其它材料的机械性能测试与研究，可广泛应用于机械、冶金、建筑、交通、航空、航天、船舶、陶瓷、汽车、医药及电力电子等行业。

2. 性能特点

① 加荷框架

a. 主机框架包括空间调整横梁，加载横梁、标定梁、导轨和滚珠丝杠，所有零件均为钢件，结构紧凑，连接牢固，保证了试验机的刚度和移动梁的运行平稳。

b. 试验机分试件装夹空间，加载空间以及标定空间，保证了试验机的精度，操作简便。

c. 试验空间充分（可达10米），可最大限度的满足各类试验要求。

d. 机架防护外罩保证滚珠丝杠的清洁，横梁限位装置保证试验机的安全运行。

② 横梁驱动

交流伺服(步进)驱动系统控制交流伺服（步进）电机，通

过减速系统驱动滚珠丝杠转动，从而使加载横梁左右移动。

b. 采用无间隙圆弧同步带减速，效率高，噪音低，滚珠丝杠

传动加载，力值

c. 全数字闭环控制，试验机调速比达到1∶10000。

③ 试验机控制器

集负荷、位移、变形测量与显示，速度控制、试验参数设

置、试验机校准、数据处理、报表输出等功能于一身。

b. 试验力、变形量四档放大。

c. 全自动数据处理。主要项目包括：弹性摸量、上下屈服点、

最大点、断裂点非比例应力点、局部曲线放大等。

d. 数据处理与曲线绘制并输出。

e. 与计算机接口方式：RS232。

f. 显示方式：屏显

g. 操作方式：通过101键盘、鼠标菜单操作。

④ 其它特性

a. 使用220V、20A市电。

b. 安全保护装置可防止超行程、超负荷、漏电及电流过载等

问题的发生。

c. 有各种特殊附具作为可选件提供。

三、主要技术指标

四、工作条件

a. 室温10～35℃范围内；

b. 相对温度≤80%；

c. 周围无振动，无腐蚀性介质和无较强电磁场干扰的环境中；

d. 电源电压的变化在额定电压的10%以内；

e. 在坚固的基础上稳定安装。

五、工作原理

该试验机由主机、驱动电机及控制系统、传动系统、电子万能机测控系统、计算机、数据处理软件以及各种附件等组成。

1. 主机部分

该机的主机结构采用卧式结构，分试件加持空间，试验加载空间，以及传感器标定空间。伺服控制器驱动电机，通过无间隙园弧同步带减速后驱动滚珠丝杠转动，实现加载横梁的左右移动，加载梁上装有高精度的负荷传感器，试样的标线上可夹持引伸计完成试样的试验力和试样变形的 测量。主机的右侧设有一红色急停开关，当出现紧急情况时，快速按下急停开关，则横梁停止移动。

2. 试验机测控系统及软件

试验机的测量、控制和数据处理都是由试验机的测控系统和软件来完成的，试验机测控系统和主机及微机相连，试验人员可通过键盘输入试验参数，微机对试验参数和试验结果进行实时显示和处理，打印机对试验结果进行打印。详见《电子万能软件使用说明书》。

3. 强电部分

试验机的强电部分装在试验机的底座内，通过电源线与电网相连，底座前部右下侧开有电源开关和急停按钮。电源开关为主机的送电开关，出现紧急情况时，按下急停开关可切断主机的送电，保护主机，旋转急停开关恢复通电。

六、安装、调试：

1）合同签订后，七个工作日内将提供整套电子版文件，其说明书、售后服务卡、合格证等资料随设备装箱。

2）设备到厂后24小时内，安装人员到达现场或根据客户时间安排人员，负责客户安装、调试产品，并负责技术指导，培训。

七、质量保障

服务方式

1）电话支持：通过电话或者网络形式，将安排专业技术人员在1小时内对设备故障定位，并拿出解决方案，最终排除故障。

2）现场支持：通过电话不能诊断的故障，将安排工程师赴现场分 析原因，制定方案，排除故障。

服务承诺

对我公司出售产品，质保期内，出现质量问题，我公司将派专业工程师，1小时内响应，24小时内到达现场，并解决问题。

售后服务内容

1)产品质保一年，（易损件除外-附具）。质保期在产品安装完毕验收合格之日计算。

2）质保期外服务承诺：质量保证期过后，我方同样提供免费电话咨询服务，并承诺提供产品上门维护服务。

3）如使用方有产品升级、更新、换代、维修等需求时，我方承诺以优惠价格提供售后服务。
