数字超声波探伤仪

数字超声波探伤仪
  • 所属分类:粉末冶金
  • 产品型号:RDUT220
  • 产品简介:RDUT220数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

一、概述

RDUT220数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断,广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。



二、主要功能

屏幕休眠保护;

高精度定量、定位,满足了较近和较远距离探伤的要求;

近场盲区小,满足了小管径、薄壁管探伤的要求;

自动校准:一键式自动校准,操作非常便捷,自动测试探头的“零点”“K 值”、“前沿”及材料的“声速”;

自动显示缺陷回波位置(深度 d、水平 p、距离 s、波幅、当量 dB、孔径ф值);

自由切换三种标尺(深度 d、水平 p、距离 s);

自动增益、回波包络、峰值记忆功能提高了探伤效率;

自动录制探伤过程并可以进行动态回放;

φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值;

500 个独立探伤通道,可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块;

可自由存储、回放 500 幅 A 扫波形及数据;

DAC、AVG、TCG 曲线(深度补偿)自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;

11个内置探伤标准可调出

可以自由输入任意行业标准;

发射脉冲宽度和强度可调;

B扫描功能,清晰显示缺陷纵截面形状

与计算机通讯,实现计算机数据管理,并可导出 WORD 格式、A4 纸张的探伤报告;

IP65塑料外壳,坚固耐用,防水防尘,抗干扰能力极佳;

超高亮彩屏显示,亮度可调,适合强光、弱光的工作环境;

高性能安全环保锂电池供电,可连续工作6-8小时

实时时钟记录:实时探伤日期、时间的跟踪记录,并存储;

掉电保护,存储数据不丢失;

探伤参数可自动测试或预置;

数字抑制,不影响增益和线性;

增益补偿:对表面粗糙度、曲面、厚工件远距离探伤等因素造成的 Db 衰减可进行修正;

PC端通讯软件软键盘操作,实现了计算机控制探伤仪主机进行探伤的目标;

角度和 K 值两种


、技术参数

扫描范围:

0~6000mm钢纵波

工作频率:

0.4MHz~20MHz

垂直线性误差

≤3%

水平线性误差

≤0.1%

增益

120dB

灵敏度余量

62dB(深200mmΦ2平底孔)

分辨力

40dB(5N20)

动态范围

≥32dB

噪声电平:

8%

硬采样频率

320MHz

重复发射频率

100~1000HZ

声速范围

100~20000(m/s)

工作方式

单晶探伤、双晶探伤、穿透探伤

数字抑制

0~80)%,不影响线性与增益

工作时间

连续工作10小时以上(锂电池)

环境温度

-20~70)℃(参考值)

相对湿度

20~95)% RH

外型尺寸

238×160×48(mm)

重量

1.0KG

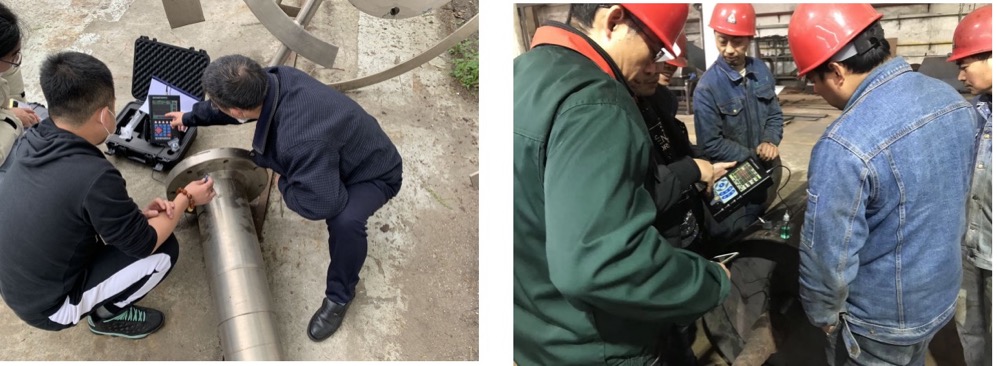

焊缝探伤                                     管材探




四、保养与维护

探伤检测完毕,应对仪器的外表进行清洁,然后放置于室内干燥通风处;

探头连线切忌扭曲重压,在拔、插连线时应抓住插头底部;

为保护探伤仪及电池,每个月至少开机通电1到2个小时,并给电池充电,以免元器件受潮或电池过放而影响使用寿命;

探伤仪在搬动过程中,应避免摔跌或强烈振动、撞击和雨、雪等淋溅;

严禁使用具有溶解性的物质擦拭外壳。

五、售后服务

用户按《使用说明书》正常操作条件下,本公司产品年内免费保修(但易损易耗件探头连接线除外),并负责产品的终身维修。
